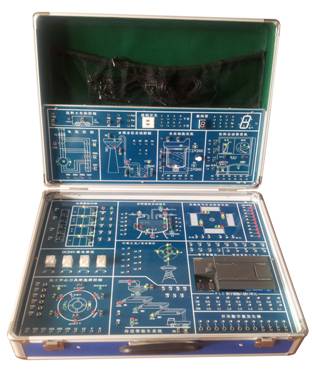

ZY-PLCD型 PLC可编程控制器实验箱(组态工控)

一、概述
        为适应各类院校实验室建设的需要,我们推出了“ZY-PLCD型(PLC)可编程实验箱(组态工控)”。它集可编程逻辑控制器、编程软件、MCGS节约实验场地工控组态软件于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,装置配备的主机采用西门子(S7-200)的可编程序控制器。


二、主要技术指标:
1)、PLC主机:西门子S7-200 24点也可根据客户需求配置三菱、松下、欧姆龙的PLC主机
2)、电源输入:AC220V,50HZ
3)、利用应用软件编程
4)、电流≥2A,过载保护。
5)、可编程控制器与计算机设有通信接口(RS232)及PC/PPI电缆。
6)、增加串口转USB接口设备,方便目前大多数笔记本电脑使用(用户特别要求)
7)、相应I/O引出并联接到外部端子(用户特别要求)
三、性能特点:
       组态MCGS工控组态软件,打开软件编程环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。
实验系统由以下几部分构成:


1、PLC可编程控制实验仪。
2、PLC可编程控制器演示装置。
3、Programmable Controller(可编程控制器)。
4、编程应用软件(Windows XP)。
5、PLC可编程控制器与计算机通讯的接口及电缆。
6、组态软件四、可编程实验项目
1)、交通信号灯PLC自动控制实验
2)、全自动洗衣机PLC自动控制实验
3)、LED PLC自动控制实验
4)、四层电梯PLC自动控制实验
5)、艺术彩灯造形的PLC自动控制实验
6)、电机自动控制演示板
7)、星角启动的PLC自动控制实验
8)、无人售货的PLC自动控制实验
9)、水塔自动供水实验
10)、自动送料装车实验
11)、继电器控制实验
12)、抢答器控制实验
13)、可编程控制器的基本指令编程练习
14)、用已编辑好的组态棒图,对以上任何实验进行动态跟踪教学实验
15)、针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验可根据校方的要求】

五、主要配置清单:
每台配置


序号

名称

具体配置说明

数量

单位

备注

1

PLC实训箱



1



2

实训演示单元模块



2

整块

3

PLC主机

西门子S7-200

1

24点

4

编程电缆



1



5

PLC编程软件

西门子

1

中文版

6

工控组态软件

MCGS中文版

1



7

PLC实验程序

与实验模块配套

1



8

组态实验程序

与实验模块配套

1



9

实验指导书



1



10

其它配件

实验连接线(红、黄、蓝、黑)等

1

高可靠叠接插头线

11

USB转串口通信转换器



1

用于笔记本电脑USB接口与PLC通信
