ZY-2003型机电一体化数控编程实验室
机电一体化既机械电气一体化控制，采用现代电子技术对机械设备进行自动或半自动化控制，它将是机械行业中新的增长点，更是机械行业的发展趋向。围绕着这个新的方向，各类机电院校都纷纷开设了机电一体化专业课程，用来培养二十一世纪的机械人才。
该实验室是为配合机电一体化教学的模拟生产/教学型实验设备，针对数控机床的编程与操作面设计，使学员不须使用数控机床就可进行数控机床的编程与操作。一个实验室可能有若干台数控机床，而一个班的学员可能有20-50名，不可能每个学员都有一台机床进行操作练习，同时，学员在熟悉机床之前，为了避免操作失误，也应进行预先练习。该实验室采用WA9801数控车/铣二用编程器就是为这个目的而设计，以尽量低的成本满足实验要求。
WA-9801数控车/铣二用编程器主要特点
1、车、铣两种机床的编程实习于一台设备上进行，采用16位处理器与大规模集成电路，轻触膜键盘，14”CRT可靠性高，性能好。
2、保留了6135型数控车床和XKJ125型铣床的全部功能和操作界面。
3、以人机对话方式进行屏幕编辑，编程格式符合国际。
4、图像模拟零件加工过程，刀具运行路径显示。
5、手动控制主轴启停、刀架进给、自动换刀、进给量及主轴无级变速。
6、指令检索及编程错误自检。
7、实时控制零件加工过程，加工程序跟踪、机床状态实时显示。
机电一体实验室应满足一个班的学员同时进行实验，根据学员的人数其基本配置也略有不同。
一般来说，数控车床与数控铣床相比各有特点。从功能上讲，铣床的功能应比车床复杂，可以实现多种数控加工的原理性实验。而数控车床则是量大而广的应用机床，其社会保有量主于铣床，是数控教学培训的重要内容。
本实验室根据学员的知识，循序渐进
1、学员在编程器上进行数控编程练习，掌握数控编程的方针，针对典型零件编制加工程序，进行图形仿真，找出错误，直至完美。
2、在编程器上进行数控机床的操作，使用，编程，掌握数控系统的各个体系，如：机床操作编程、参数体系、机床对刀、工件加工等必备的基本技能。
3、学员分期分批在数控机床上在空运状态下熟悉机床的实际操作方法，数控系统的使用方法，使之有感性认识。
4、挑选一批比较典型的学员，在老师指导下，在数控机床上进行工件加工练习，以加工出合格的工件为准。
本实验室设备强调学员的动手能力，尽量贴近实际，创造一种气氛，是各种大中院校首选取的模拟生产/教学型实验设备。

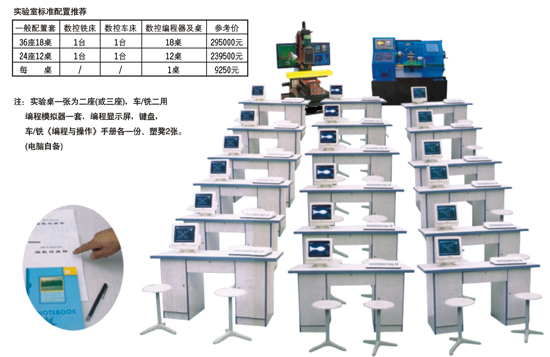

实验室标准配置推荐
一般配置套 |
数控铣床 |
数控车床 |
数控编程器及桌 |
36座18桌 |
1台 |
1台 |
18桌 |
24座12桌 |
1台 |
1台 |
12桌 |
每桌 |
/ |
/ |
1桌 |
注：（1）实验桌一张为二座（或三座），车/铣二用编程模拟器一套，编程显示屏，键盘，车/铣《编程与操作》手册各一份，凳2张。
|
