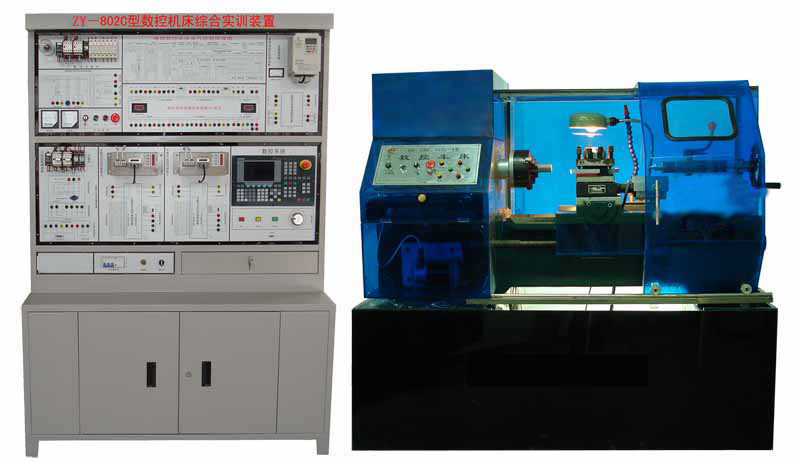

HK-802C型数控车床综合实训考核装置
HK-802C型数控车床综合实训考核装置是根据《中华人民共和国教育行业标准(数控技术应用专业仪器设备配备标准)》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构、模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
产品组成部分
数控车床综合实训考核装置是由西门子(SINUMERIK 802C base line)数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及电机模拟运行及电机输入输出模块、刀架接口板、开关电源以及HK6135型教学数控车床等组成。
可开设的实验实训考核项目
数控车床802C系统操作编程实验 |
主轴变频单元的调试运行与故障诊断实验 |
全数字交流伺服电机运行与故障诊断实验 |
数控车床电气控制设计与分析实验 |
PLC、编程、接线及在数控机床中的应用 |
电动刀架控制原理实验及接线与故障诊断实验。 |
数控车床系统控制机床螺纹加工实验 |
数控车床的冷却与照明及故障诊断实验 |
丝杆螺距误差补偿实验 |
数控车床故障设计排除考核28项 |
HK6135型数控车床规格:
三爪卡盘 |
160mm |
床身上最大回转直径 |
350mm |
最大工件长度 |
500mm |
电动刀架 |
四工位 |
主轴孔径 |
40mm |
主轴转速、无级变速 |
200------1500rpm |
主电机功率 |
0.75kw |
机床尺寸(长×宽×高) |
1670×800×1300mm |
机床重量 |
450kg |

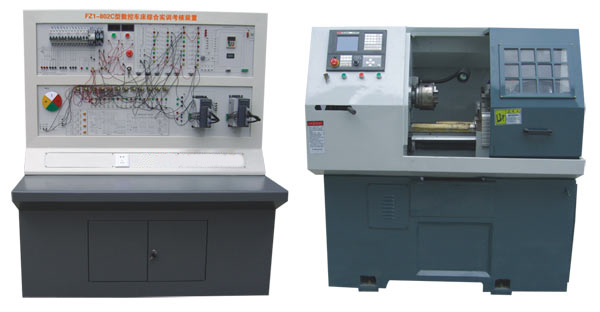

FZ-802C 数控车床维修考核综合实验台(生产教学型车床) |
|
|
·概述 |
|
数控车床综合实验装置是用于培养学生掌握数控车床 编程方法。数控车床电气设计、安装、调试、维修等实际 动手能力的一套实用的实习装置。该实习装置采用模块化 设计,便于组合和扩展。也便于检查和调试。能够模拟工 业生产过程,达到工业生产现场实习效果。可根据各自情 况对课程设置的要求,自行设计、组合安装、调试。更好 地培养学生的动手能力和分析能力,该装置也可以帮助科 研技术人员进一步了解数控车床结构,同时也为技术人员 进行数控车床系统的二次开发提供了必要条件。
该实验装置的主要器件均选用工控产品。
数控车床床综合实验装置是由西门子系统、机床电气 控制接口板、主轴变频调速实验板、交流伺服驱动及电机、 电机输入输出模块、开关电源及XK6136车床组成。 |
|
·功 能 单 元 |
|
|
1、西门子802C BL系统显示控制单元
2、西门子802C BL系统输入接口单元
3、西门子802C BL系统输出接口单元
4、变频器操作控制单元
5、伺服驱动操作控制单元
6、机床电器强电控制单元 |
·可开设的实验实习项目 |
|
|
1、西门子802CBL数控系统的车床操作编程实验。
2、数控机床电路设计实验
3、数控机床机械、电气的安装、调试实验
4、数控系统功能参数设置及优化实验
5、S7-200 PLC编程实验
6、交流变频器应用实验
7、数控机床伺服电机控制实验
8、数控机床刀架装置综合实验
9、数控机床典型故障设置及排除实验
10、数控机床机电联调实验
11.数控车床系统控制交流伺服电机电气实习。
12.数控车床系统输入输出接口及模拟运行实验。
13.数控车床系统控制机床螺纹加工实验。
14.数控车床电气系统机床电气接口板的设计与制作。
15.圆光栅的工作原理及应用实践。
16.RS-232及DNC实验 |
·实验室标准配置推荐 |
|
|
西门子802C BL数控系统;伺服驱动;伺服电机;变频器 |
·FZ-XK0632型数控车床规格 |
|
|
三爪卡盘 |
160mm |
床身上最大回转直径 |
320mm |
最大工件长度 |
430mm |
电动刀架 |
四工位 |
主轴转速、无级变速 |
200----1500rpm |
主电机功率 |
1.5kw |
机床尺寸(长×宽×高) |
1500×950×1300mm |
机床重量 |
350kg |
|
|
|
FZ1-802C型 数控车床综合实训考核装置(透明教学型车床) |
|
|
·概述 |
|
|
FZ1-802C型数控车床综合实训考核装置是根据《中华人民共和国教育行业标准(数控技术应用专业仪器设备配备标准)》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校
的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容,达到工业生产现场实习效果。该装置采用开放式结构模块化设计,既可用于教学、也可用于课程设计、毕业设计和实训,有利于提高学生设计数控机床电气控制系统、诊断数设备故障的能力,使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构,同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。 |
|
·产品组成部分 |
|
|
数控铣床综合实训考核装置是由西门子(SINUMERIK 802C base line)数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及FZ-5025型立式升降台数控铣床等组成。 |
·可开设的实验实训考核项目 |
|
|
数控车床802C系统操作编程实验
主轴变频单元的调试运行与故障诊断实验
全数字交流伺服电机运行与故障诊断实验
数控车床电气控制设计与分析实验
PLC、编程、接线及在数控机床中的应用
电动刀架控制原理实验及接线与故障诊断实验。
数控车床系统控制机床螺纹加工实验
数控车床的冷却与照明及故障诊断实验
丝杆螺距误差补偿实验
数控车床故障设计排除考核28项 |
·FZ-XKC6136型数控车床规格 |
|

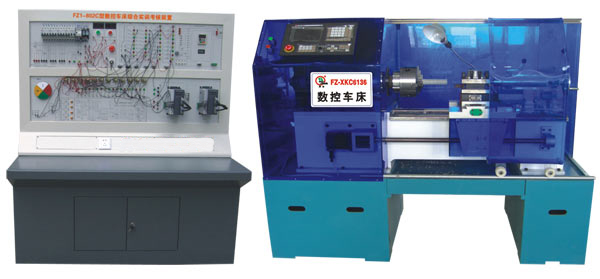

这是一款配西门子802C系统的实训装置,包含一个实验台和一台透明6135型车床,由实验台控制机床运行。
以上综合实训考核装置的系统可选配置,如(华中、凯恩迪、华兴、西门子、法那科等) |
三爪卡盘 |
160mm |
床身上最大回转直径 |
320mm |
最大工件长度 |
430mm |
电动刀架 |
四工位 |
主轴转速、无级变速 |
200----1500rpm |
主电机功率 |
1.5kw |
机床尺寸(长×宽×高) |
1500×950×1300mm |
机床重量 |
350kg |
|
|
|
|
