一、机床用途
ZY-240机床是现有立式铣床的改进型,可以进行铣、镗、钻等多种典型加工。它的常规配置是三轴三联动数控系统。主要用于小型复杂零件的精密机械加工,如:汽车、摩托车发动机的小零件、钟表机芯等,可以加工平面凸轮、空间曲面;加工各种异形零件;可加工各种中小模具,适用于各种批量的生产。
机床主要结构采用封闭式框架结构,道轨副采用贴塑道轨配合,耐磨性好,三向进给传动采用滚珠丝杆与电机直联,运行平稳,定位精确,不锈钢道轨防护罩外形美观耐用。
本机床的数控系统,具有标准RS232接口,因而机床可以进入DNC系统,或进入无人化车间自动运行。
本机床也适于机械类高等院校、中等专业学校的实验室之用,可对学员进行各种编程操作训练及实际加工培训。

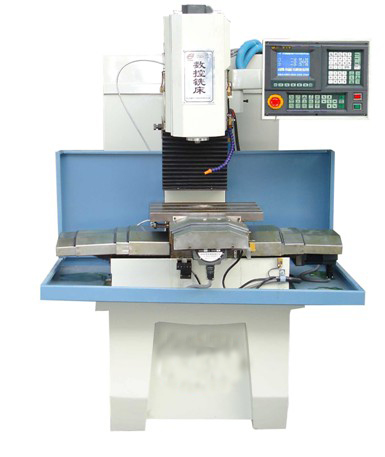

数控铣床,数控教学铣床

二、机床主要技术参数
工作台面积            400×240mm
主轴锥度            BT30
主轴端面至工作台距离      15~215mm
主轴转速             100~6000rpm
三向行程
X向               400mm
Y向               200mm
Z向               250mm
主电机功率           0.37/0.55KW
进给电机扭矩(X、Y、Z)      6Nm
进给速度范围          0-3/0-10m
控制系统            华兴31DM
联动轴数            三轴联动
三向移动最小设定单位      0.005mm
坐标定位精度          0.02mm
重复定位精度          0.005mm
机床外形尺寸(长×宽×高)   1120×1170×1500mm
机床重量            500kg
三、机床的结构与特点
1.结构特点
本机床结构特点可概括为:简、小、轻、高、即结构简单,体积小,重量轻,刚性和精度高。
我们的设计原则是在确保刚性和精度的前提下,使结构尽可能地简化,尽可能地简化零件的工艺性;在保证加工范围的前提下,把外形尺寸缩到最小。俦件的壁厚也降到了最低限度。所有导轨都进行了淬火及贴塑等耐磨处理。
本机床的主要结构有铣头部件、床身部件(包括床鞍和工作台)和立柱部件。
2.床身与立柱部分
本机床身近似为长方体,上部为矩形导轨,两侧设有排屑/漏水槽,冷却液沿漏水槽进入床身后部的冷却水箱。该铸件结构匀称,布筋合理。床身后部上平面为立柱接合面。四个吊装螺孔设在床身下部两侧面。
立柱稳定地固紧在床身后部上平面,前部为Z向矩形导轨,该结构的水平截面为封闭结构,且布筋合理,因而虽然壁薄,但刚度高于同类机床。
数控系统主要技术参数


项   目

  31DM数控系统

控制轴数

三轴+主轴变频控制

联动轴数

三轴(任意)

编程方式

G、M、F、S、T(ISO代码)
键盘/串行录入、后台编辑

刀具补偿

刀具半径及长度补偿

参数设置

刀具参数、间隙补偿,位参数,螺距误差补偿,加工起始点记忆及断电恢复

步进电机控制方式

四轴方向及脉冲信号或正反转脉冲输出

主轴

0-10V或0-5V模拟量及正反转触点

操作方式

自动、手动、步进、MDI、单段/连续、暂停、DNC

参考点

自动/手动返回

串行通讯

RS232异步串行口、CAD/CAM联网DNC加工

最大编程尺寸

-9999.999~+9999.999mm

插补方式

直线、圆弧、螺旋线

零件程序存储容量

128K(约3000段程序)

脉冲当量

0.001mm

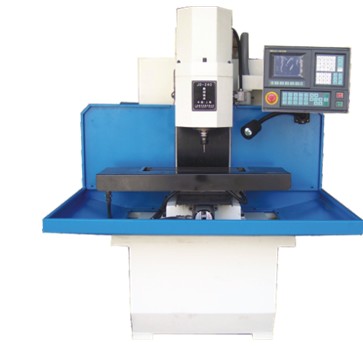

数控铣床,数控教学铣床

240型铣床数控系统简介





31DM系列为全功能数控系统,适用铣床控制,可配套全数字交流伺服驱动或细分三相步进驱动单元,具有强大的柔性化参数配置。用于各种规格的车床控制,或配套三维模具铣床,加工批量零件和三维模具。机箱结构密封设计,有效防止粉尘、铁削污染造成的内部故障。






主要技术参数:

显示器

6寸液晶320×240点阵

控制联动轴

三轴三连动(X、Y、Z)

最小设定单位

0.001MM

最小移动单位

0.001MM

快进速度

60000mm/min

插补功能

直线、圆弧、公英制/锥、多头/单头螺纹 直线、圆弧(螺纹)

存储容量

电子盘128K、30个程序

编程范围

±15000.000

输入信号

24路光电开光量光电隔离
1路手脉接口,×1、×10、×100倍率

输出信号

17路开关量和0~5V或0~10V模拟量输出

电子齿轮

16位:16位

螺纹补偿

150点/轴

操作方式

自动、手动、点动、手脉、MDI、单段/连续、暂停

刀具功能

刀尖R半径补偿(选件) 刀补功能C

通讯功能

RS-232 与 PC、CNC通讯

◆采用高速工业级CPU及硬件门阵列插补器
◆μ级速度达60m/min
◆电子齿轮任意配比丝杆传动
◆高精度线形螺距插补
◆软限位功能
◆DNC级空间短直线速度自动过渡加工三维曲面
◆刀补机能C
◆各种加工固定循环
◆用户任意设计开机画面

ZY-240型 数控铣床(教学/生产两用型)

特点:
合理紧凑的工业标准结构,刚性和精度优良的机械性能,稳定可靠的电气系统控制,丰富灵活的操作功能,大方的整体造型,既是工厂小型复杂模具和精密零件的生产加工设备,也是灵巧的数控教学实验设备,配备可靠的华兴系统。
数控加工功能:
三坐标3轴联动,三维曲面,模具轮廓,点阵丝孔和文字图案加工。

数控铣床技术参数:


工作台面积

200*500mm2

主轴电机功率

0.75Kw

T型槽

10*3

主轴端面至工作台的距离

70-290mm

工作台最大承重

30Kg

主轴最高转速

6000rpm

X向行程

240mm

选用刀具直径范围

16mm

Y向行程

180mm

定位精度

±0.02mm

Z向行程

220mm

重复定位精度

±0.01mm

X向快速移动速度

步进:3m/min
伺服:6m/min

数控系统控制轴数

3轴

Y向快速移动速度

步进:3m/min
伺服:6m/min

机床外形尺寸(长宽高)

1320*1400*1560mm3

Z向快速移动速度

步进:3m/min
伺服:6m/min

重量

500Kg

数控系统

标配为华兴。可先配: FANUC、SIEMENS、华中等,价格另仪。
