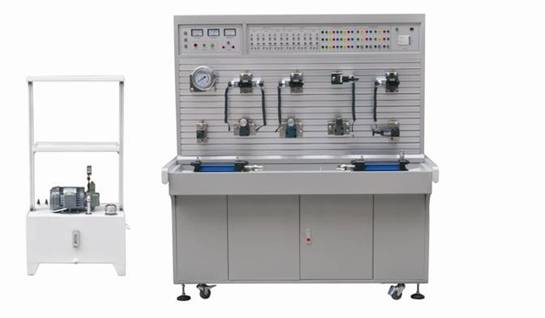

ZY-GYY液压传动PLC控制实训装置(工业型)


http://www.zyjxyq.com/Templates/025b_clip_image002_0001.jpg
液压传动部分技术参数及指标
集真实的液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态监控技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)和油箱固定在一起,油箱和控制屏单独放置;三相电源带有漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
技术参数
输入电源:三相五线,380V.允差±l0%,50Hz。
装置容量:≤1kVA。
工作环境温度:-5℃~40℃;
工作湿度:≤90%(40℃时).
变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。
电机:额定电压380V.额定功率0.75kW,绝缘等级B
液压泵站:最大容积90L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
PLC选用三菱FX2N-48MR主机,主机为24路开关量输入/24路继电器输出。
配有控制模块:电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。
通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程技术于一体,灵活实现其功能。
液压元器件清单



序号

型号/规格

名称

数量

单位

1

380V、24V

电源模块

1

2



按钮模块

1

3



继电器控制模块

1

4



电磁阀电控模块

1

5

FX2N-48MR

PLC模块

1

6



实训屏

1

7

1520×700×1800(mm)

实训桌

1

8



电脑推车

1

9

2FRM5-31B/15QB

二通流量阀(调速阀)

2

10

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

11

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

12

4WMM6C50BF

二位四通手控换向阀

1

13

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀

1

14

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀

1

15

LI-10B

单向节流阀

1

16

I-10B

单向阀

1

17

Y-10B

先导式溢流阀

1

18

DG-02B

直动式溢流阀

1

19

XYI-25B

先导式单向顺序阀

1

20

J-10B

先导式减压阀

1

21

IY-25B

液控单向阀

2

22

HED40P15/100Z14L24

压力继电器

2

23



三通

4

24



四通

3

25

MOB40-200

油缸(卧式带杆头)

2

26

YN-100ZQ/10MPa

耐震压力表

1

27



行程开关

4

28

胶管

M16*1.5/8I-W-0.5M(装好快捷接头)

10

29

M16*1.5/8I-W-0.7M(装好快捷接头)

15

30

M16*2.4

O型圈

2

31

11*1.9

O型圈

3

32



电机电源线(制作好)三相四线电线

1

33



油箱铁盘(一个为平一个为弯)

1

34



泵站(油箱)

1

35



编程电缆极液压实训说明书

1

可以完成的实训项目:
可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用“O”型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回
通过组态仿真画面演示及控制的液压控制实验项目:
单级调压回路
多级调压回路
减压回路
卸荷回路
进油节流调速回路
回油节流调速回路
旁油节流调速回路
液压缸差动连接的快速运动回路
调速阀短接速度换接回路
调速阀串联的速度换接回路
调速阀并联的速度换接回路
用换向阀的换向回路
用“O”型机能换向阀的锁紧回路
用液控单向阀的锁紧回路
用顺序阀控制的顺序动作回路
用压力继电器控制的顺序动作回路
用行程开关控制的顺序动作回路
用调速阀控制的同步回
