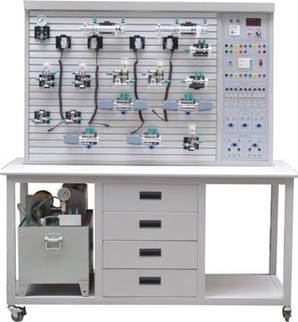

ZY-YQ透明液压PLC控制实训装置(内置泵站)

T型铝槽、网孔型(两款任选)
产品简介:
为了尽快的适应各个领域的发展,培养出大量能掌握液压传动基础知识和实际操作技能的技术工人、技术员及工程师输送到社会主义建设的各条战线上。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功透明液压传动演示系统。它填补了技术、中专、大专院校的液压传动通用教学设备的国家空白。
一、主要技术参数
1、电源:AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器(PLC):三菱FX1S-20MR主机
12出入 8输出(继电器输出方式)
4、液压实验泵电机功率:250W 调速范围0-1500r/min
液压泵工作时噪声≤58dB
5、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=2.5Mpa)
6、电磁换向阀:AC220V 吸力3Mpa
7、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、液压PLC控制实验台主要由实验桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。
2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。
5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突
出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、液压PLC控制基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。

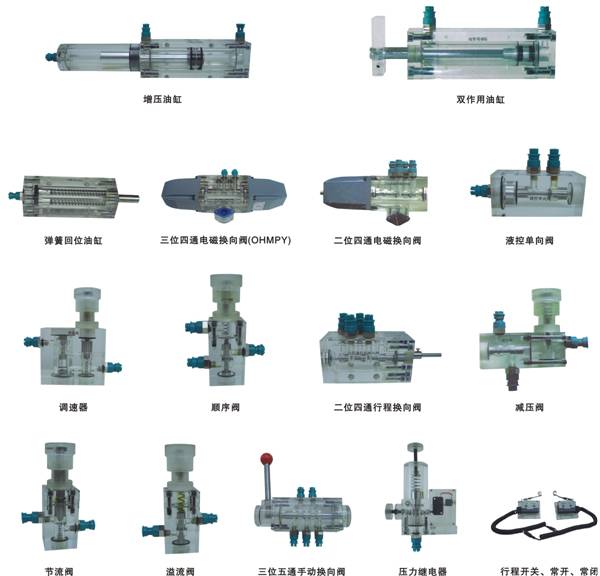

液压元件
五、液压PLC控制实训装置清单
序号 |
分 类 |
元 件 名 称 |
数 量 |
1 |
实训装置 |
实训柜 |
1 |
桌面板 |
1 |
实训台 |
1 |
2 |
泵站装在实训柜内 |
拖动直流电机 |
1 |
专用直流电源及调速控制电路 |
1 |
齿轮油泵 |
1 |
油箱 |
1 |
3 |
组合透明元件 |
双作用油缸(带行程撞块) |
2 |
弹簧回位油缸 |
1 |
增压油缸 |
1 |
辅助油箱 |
1 |
单向阀 |
2 |
液控单向阀 |
2 |
溢流阀(直动式) |
2 |
节流阀(直动式) |
1 |
调速阀 |
2 |
顺序阀 |
2 |
减压阀 |
1 |
二位二通电磁换向阀 |
1 |
二位四通电磁换向阀 |
2 |
“O”型三位四通电磁换向阀 |
1 |
“H”型三位四通电磁换向阀 |
1 |
“M”型三位四通电磁换向阀 |
1 |
二位四通行程换向阀 |
1 |
三位五通手动换向阀 |
1 |
压力继电器 |
1 |
压力表 |
3 |
行程开关(常开、常闭) |
2 |
三通 |
10 |
4 |
附 件 |
毛巾 |
2条 |
油盘 |
1个 |
透明液压皮管 φ8 |
1盘 |
专用液压油 |
15公斤 |
5 |
电器配件 |
电磁阀通用连接线 |
3条 |
压力继电器插头线 |
1条 |
编程电缆(三菱) |
1条 |
6 |
工具盒 |
螺丝刀6×100(一字、十字) |
各1把 |
剪刀 |
1把 |
活动板手 |
1把 |
尖嘴钳 |
1把 |
内六角扳手M5 |
1把 |
内六角扳手M6 |
1把 |
内卡簧钳 |
1把 |
外卡簧钳 |
1把 |
油塞 |
5只 |
快速油接头 |
5只 |
各种密封圈 |
1袋 |
7 |
资料 |
透明液压实训说明书 |
1册 |
光盘(PLC编程软件,PLC程序) |
1碟 |

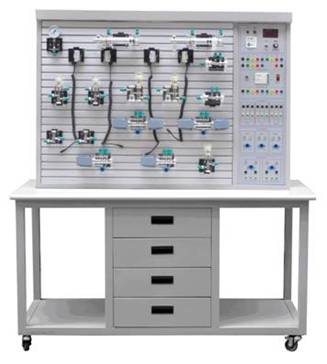

ZY-YQ透明液压PLC控制实训装置
(外置泵站)

T型铝槽(用户根据自身喜好两款任选)
产品简介:
为了尽快的适应各个领域的发展,培养出大量能掌握液压传动基础知识和实际操作技能的技术工人、技术员及工程师输送到社会主义建设的各条战线上。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功透明液压传动演示系统。它填补了技术、中专、大专院校的液压传动通用教学设备的国家空白。
一、主要技术参数
1、电源:AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、可编程控制器(PLC):三菱FX1S-20MR主机
(继电器输出方式)
4、液压实训泵站电机功率:400W 调速范围0-1500RMP
外型尺寸: 550mm×350mm×550mm
演示实验油路液流要求压力仅需0.3-0.8Mpa (油泵最高压力:Pmax=
2.5Mpa)
5.液压泵工作时离液压台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=2.5Mpa)
7、电磁换向阀:AC220V 吸力3Mpa
8、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、液压PLC控制实验台主要由实验桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。
2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。
5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突
出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。
三、透明液压PLC控制基本实训回路
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路。
四、液压元件

五、透明液压PLC控制实训装置清单
序号 |
分 类 |
元 件 名 称 |
数 量 |
1 |
实训装置 |
实训柜 |
1 |
桌面板 |
1 |
实训台 |
1 |
2 |
泵站 |
拖动直流电机 |
1 |
专用直流电源及调速控制电路 |
1 |
高精度数字转速表 |
1 |
压力表 |
1 |
齿轮油泵 |
1 |
油箱 |
1 |
溢流阀 |
1 |
滤油器及温度液位计 |
1 |
3 |
组合透明元件 |
双作用油缸(带行程撞块) |
2 |
弹簧回位油缸 |
1 |
增压油缸 |
1 |
辅助油箱 |
1 |
单向阀 |
2 |
液控单向阀 |
2 |
溢流阀(直动式) |
2 |
节流阀(直动式) |
1 |
调速阀 |
2 |
顺序阀 |
2 |
减压阀 |
1 |
二位二通电磁换向阀 |
1 |
二位四通电磁换向阀 |
2 |
“O”型三位四通电磁换向阀 |
1 |
“H”型三位四通电磁换向阀 |
1 |
“M”型三位四通电磁换向阀 |
1 |
二位四通行程换向阀 |
1 |
三位五通手动换向阀 |
1 |
压力继电器 |
1 |
压力表 |
3 |
行程开关(常开、常闭) |
2 |
三通 |
10 |
4 |
附 件 |
毛巾 |
2条 |
油盘 |
1个 |
透明液压皮管 φ8 |
1盘 |
专用液压油 |
15公斤 |
5 |
电器配件 |
电磁阀通用连接线 |
3条 |
压力继电器插头线 |
1条 |
编程电缆(三菱) |
1条 |
6 |
工具盒 |
螺丝刀6×100(一字、十字) |
各1把 |
剪刀 |
1把 |
活动板手 |
1把 |
尖嘴钳 |
1把 |
内六角扳手M5 |
1把 |
内六角扳手M6 |
1把 |
内卡簧钳 |
1把 |
外卡簧钳 |
1把 |
油塞 |
5只 |
快速油接头 |
5只 |
各种密封圈 |
1袋 |
7 |
资料 |
透明液压实训说明书 |
1册 |
光盘(PLC编程软件,PLC程序) |
1碟 |
|
