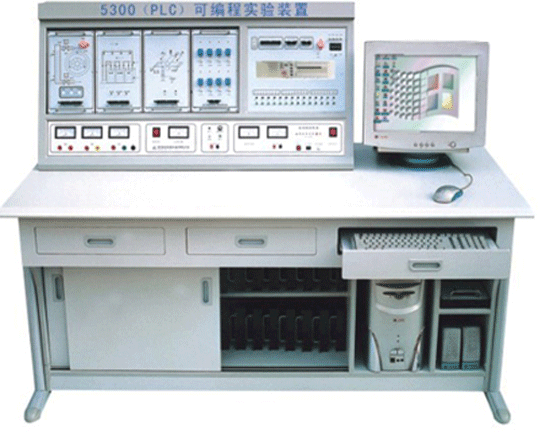

ZY-5300网络型(PLC)可编程实验装置(组态工控)
该实验装置适合各类院校实验室建设的需要,我们推出了“ZY-5300型网络型可编程控制实验装置”。它集可编程逻辑控制器、编程软件、MCGS工控组态软件、模拟量控制模块于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,装置配备的主机可任意选用松下、三菱、西门子或欧姆龙(40点或者48点)型可编程序控制器。
一、性能特点
1、组态棒图网络教学:采用MCGS工控组态软件,打开软件编程环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。
2、实验室局域网实验教学:每套“PLC实验装置”配上电脑(电脑学校自备),可构成PLC实验室局域网,进行网络教学实验。
二、实验内容
1、电动机自控系统
A、电动机直接启动控制
B、电动机正反转控制
2、电动机星/角启动运行控制系统
3、模拟电视发射塔
4、自动送料装车系统
A、自动装车控制
B、自动送料装车控制
5、多液体自动控制系统
6、自动交通灯系统
A、红绿灯全自动控制
B、红绿灯手动控制
7、自动冲压机系统
8、自动售货机系统
9、自控成型系
A、成型机的全自动控制
B、成型机带计数的全自动控制
10、电梯自动控制系统(电动仿真)
11、邮件自动分拣系统
A、单一邮件分拣控制
B、多邮件的全自动控制
12、自动洗衣机系统
13、电镀系统
14、继电器控制系统
15、水塔自动供水系统
16、抢答器
17、八段译码
18、机械手
19、可编程控制器的基本指令编程练习
20、用已编辑好的组态棒图,对以上任何实验进行动态跟踪教学实验
21、针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验
22、教师端电脑(主站)跟16台PLC主机(从站)进行直接通信实验(即进行N:N通信)
23、任一台PLC主机(主站)跟7台PLC主机(从站)进行直接通信实验(即进行N:N通信)
主要技术参数:
1、输入电源:AC380V±5%(三相五线)50HZ;
2、额定电流:2A
3、环境温度:-5℃-40℃
4、相对湿度:≤85%(25℃)
5、PLC:可任意选用松下、三菱、西门子或欧姆龙(40点或者48点)
6、外型尺寸:1600×700×1300(mm)
|
