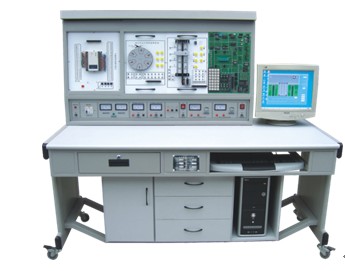

ZY-PLC2 可编程控制实验装置及单片机综合实验台
本实验台是在“ZY-PLC2 可编程控制器实验系统”的基础上增加“单片机实验开发系统”，做到一机多用、资源共享、便于管理，单片机实验开发系统可完成51/96/8088等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上，增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，既可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MCS-96单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所需的工作量，节约了课堂时间，从事单片机应用开发教学实验的科研人员根据各自的实际需要选择使用该实验系统，可帮助使用者以最短的时间准确有效地完成开发与实验任务。全套装置设计合理。
系统构成：
1、PLC可编程控制器演示装置
1）PLC001 交通信号灯PLC自动控制
2）PLC002 搅拌器的PLC自动控制
3）PLC003 LED数码管显示PLC自动控制
4）PLC004 四层电梯的PLC自动控制
5）PLC005 加工中心刀具库选择控制
6）PLC006 艺术彩灯造型的PLC控制
7）PLC007 电机的自动控制
8）PLC008 步进电机的PLC控制
9）PLC009 模拟电视发射塔
10) PLC010 自动送料装车系统
11)PLC011 自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
2、PLC可编程控制器实验台
◆交流电源输入区
◆PLC主机
◆LED发光管、指示灯
◆输出负载指示
◆输入模拟开关（按钮和开关）
◆LED数码管 、蜂鸣器
◆支流稳压电源5V1A，24V2A
◆PLC输入 、输出端口
◆直流电机、继电器
3、实验操作桌
4、51/96/8088三合一单片机实验开发系统
实验内容
1、PLC可编程控制器实验系统
PLC实验内容
1）与、或、非逻辑功能实验
2）定时器、计数器功能实验
3）跳转、分支功能实验
4）移位寄存器实验
5）数据处理功能实验
6）微分、位操作实验
7）交通信号灯PLC自动控制实验
8）搅拌器的PLC自动控制实验
9）LED数码官显示PLC自动控制实验
10）四层电梯的PLC自动控制实验
11）加工中心刀具库选择控制实验
12）艺术彩灯造型的PLC控制实验
13）电机的自动控制实验
14）步进电机的PLC控制
15）模拟电视发射塔实验实验
16）自动送料装车系统控制实验
17）自动售货机实验
18）自动成型实验
19）水塔自动供水控制系统实验
20）邮件自动分拣实验
21）自动洗衣机控制系统模拟实验
22）电镀过程控制实验
2、单片机实验系统：
CJ系列单片机MCS-51实验内容
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
实验九 脉冲计数(定时／计数器实验)
实验十 脉冲计数／秒(定时，计数器综合实验)
实验十一 电脑时钟(定时器、中断综合实验)
硬件实验
实验一 PI口亮灯实验
实验二 PI口转弯灯实验
实验三 P3.3口输入，PI口输出
实验四 工业顺序控制
实验五 8255 ABC口输出方波
实验六 8255PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O扩展
实验九 A/D转换实验
实验十 D/A转换实验
实验十一 8279键盘显示实验
实验十二 通用打印机
实验十三 微型打印机打印字符、典线、汉字
实验十四 TV-G显示接口板(一)
实验十五 TV-G显示接口板(二)
实验十六 TV-G显示接口板(三)
实验十七 电子音响
实验十八 继电器控制
实验十九 步进电机控制
实验二十 8253方波
CJ系列单片机MCS-96实验内容
软件实验
实验一 清零程序
实验二 拆字程序
实验三 拼字程序
实验四 数据区传送子程序
实验五 数据排序
实验六 查找相同数个数
实验七 无符号双字节快速乘法子程序
实验八 多分支程序
硬件实验
实验一 Pl口亮灯实验
实验二 Pl口转弯灯实验
实验三 P3.3口输入，Pl口输出
实验四 工业顺序控制
实验五 8255 ABC口输出方波
实验六 8255PA口控制PB口
实验七 8255控制交通灯
实验八 简单I/O扩展
实验九 A/D转换实验
实验十 D/A转换实验
实验十一 8279键盘显示实验
实验十二 通用打印机
实验十三 TV-G显示接口板
实验十四 继电器控制
实验十五 8253方波
实验十六 步进电机控制
CJ系列单片机MCS-88实验内容
实验一 A/D转换实验
实验二 D/A转换实验(一)
实验三 D/A转换实验(二)
实验四 8255并行口实验(一)
实验五 8255A并行口实验(二)
实验六 定时器/计数器(一)
实验七 8259单级中断控制器实验
实验八 串行接口和应用(一)串行发送
实验九 串行接口应用(二)串行接收
实验十 小直流电机调速实验
实验十一 步进电机控制
实验十二 继电器控制
实验十三 存贮器读写实验
实验十四 电子琴实验
实验十五 简单I/O口扩展实验
优点：PLC实验台与演示装置之间的连接即可采用自锁连接插件，单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能。又可通过排线一次性连接，以提高实验速度，与其他厂家的单一连接相比具有绝对优越性。
|
