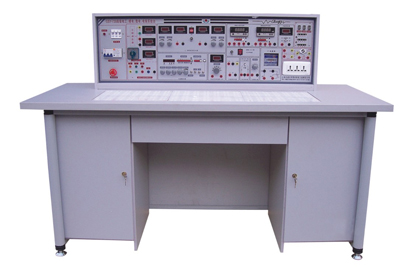

ZY-730D高级电工、模电、数电、电力拖动实验台
高级电工、模电、数电、电力拖动实验台适用高等院校及要求较高的中专、技校、科研单位，可完成电工学、电工原理、电路分析、电气控制、数字电路、模拟电子技术实验，利用其平台也可完成其他科目实验，其是实验室更新换代或新建扩建实验室的理想产品。
单价:15800元/台
高级电工、模电、数电、电力拖动实验台产品特点：
实验具有较完善的安全保护措施，较齐全的功能。在前几代的产品基础上各方面做了较大的改进，实验项目更加丰富，覆盖面广，实验内容选择余地大，实验深度有较大提高，使实验更加深入完整。实验台装配智能化数字交流、直流直流电表，测量精度高、测量范围宽，使方便。电工、电拖强电部分实验均采用隐蔽式电学插座，接触可靠、安全。继电接触器、按钮、时间继电器等独立做成箱式，元器件接线端口引至电学专用插座上。实验方便、快捷、减少元器件损耗。弱电部分在九孔通用实验
底板上完成，实验灵活，动手动脑能力强。元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用压卡式结构，维修、更换元件拆装方便。数字部分实验利用进口新型集成座，实验时集成插拨方便，接触可靠，集成座仅需要更换集成就能无限制完成数字电路实验。实验项目扩展性好，便于学生课余兴趣小组电路开发、学生毕业设计等。实验元件分立式，院校除能完成指导书上实验，还可利用元器件设计符合自身要求的实验内容。为对实验教学上大胆创新的院校实验建设提供了良好的平台。实验台高度为115cm，实验室布局不受设备高度限制，有利于讲师讲解。
本系列设备实验台和实验操作桌结构和功能相同：
1、实验台构成与性能:
1.1、电源及参数
1.1.1
输入电源:三相四线电源，输入时指示灯亮
1.1.2
电源输出：有嵌入式保险盒和三相漏电保护开关二级保护功能。
A组:
单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA
的三相自耦调压器，配有三只液晶交流电压表，指示调压器输出电压)。
B组:
低压交流电压3、6、9、12、15、18、24V电源，最大输出电流1.5A。
C组:
低压交流稳压电源：＋5V、＋12V、－12V。
D组:
双路稳流稳压电源，二路输出电压均为0～30V，内置式继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每路输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压:
<5mV。
E组:
单相交流市电输出，由万能插板供用户自备设备使用。
1.2、内置式电度表：便于实验，台内装有一台单相电度表，接线端子引至面板，具有工作可视框。
1.3、内置式日光灯配件：台内已安装一套日光灯实验组件，实验方便、安全。
1.4、七段译码器：3组七段译码器及对应译码显示数码盒。
1.5、音频放大器：输入音频电压不低于10mV，输出功率不少于1W，音量可调，内置喇叭，用于电路扩音，也可作信号寻迹。
1.6、智能型直流电流表：精度0.5级，量程4档，分别为±4mA、±40mA、±400mA、±4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.7、智能型交流电表：精度0.5级，量程4档，分别为4mA、40mA、400mA、4000mA，具有超量程自动保护功能，电表面板上具有上下限预设报警和回差设定按钮，可根据实际情况随时更改任一量程上下限报警数值和回差数据，使用方便、精度高、安全可靠。
1.8、单次脉冲：每次可输出一对正负脉冲。
1.9、函数信号发生器：
1.9.1
波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
1.9.2
频率范围：由0.1Hz到2MHz，分七个频率档级。
1.9.3
正弦波失真度：10－30Hz＜3% 30Hz－100KHz≤1%。
1.9.4
方波响应：前沿/后沿≤100nS(开路)。
1.9.5
最大输出幅度(开路)：f＜1MHz幅度≤15Vp-p
，1M＜f≤2MHz幅度≤11Vp-p。
1.9.6
直流偏置（开路）：±10V。
1.9.7 输出阻抗Z：Z0＝50Ω±5Ω。
1.9.8
占空比：脉冲与锯齿波上升、下降沿可连续变化，范围10%－90%。
1.9.9
压控振荡（VCF）：加外加直流电压0－±5V变化时，对应的频率变化大于100：1。
1.9.10
输出衰减：20 dB 40 dB
60dB。
1.10、频率计数器：
1.10.1
测频范围：1Hz-100MHz，六位数显。
1.10.2
闸门时间：0.01S、0.1S、1S、10S。
1.10.3
输入阻抗（AC耦合）：电阻分量约500KΩ，并联电容约100P。
1.11、直流电机调速环节。
1.12、直流电机励磁电流、电枢电流指示表。
1.13、高压直流电源：0－220V直流电源，直流电机实验用。
注：1.11、1.12、1.13三项功能仅在高级电工、模电、数电、电力拖动（带直流电机实验）实验台上有。
2、验操作桌：由双面饰面板制成，不变形，不褪色，尺寸：160×70×80cm，铝合金框架，造型美观大方，中间设有抽屉，存放工具，左右二只储存柜，用于储存元器件。
高级电工、模电、数电、电力拖动实验台实验项目：
电工实验部分
1、电工测量仪表的使用及减少内阻测量误差的方法。
2、常用元件的识别与检测。
3、线性元件与非线性元件的伏安特性
。
4、未知电阻元件伏安特性测绘
。
5、电源的外特性。
6、电位值、电压值的测量及电路电位图的绘制。
7、电流表和电压表的扩程。
8、欧姆表的设计
。
9、基尔霍夫定律的验证。
10、验证楞次定律。
11、迭加原理与互易定理的验证。
12、戴维南定理与诺顿定理的验证。
13、电压源与电流源的等效变换。
14、受控源特性的研究。
15、示波器和信号发生器的使用及典型电信号的观察与测量。
16、一阶电路实验。
17、二阶电路过度过程。
18、研究LC元件在直流和交流电路中的特性。
19、负载获得最大功率的条件。
20、三表法测定交流电路参数（用三表法测量交流电路等效参数）。
21、正弦交流电路中RLC元件的频率特性。
22、RL及RC串联电路实验。
23、RLC串联谐振电路。
24、日光灯电路的连接及功率因数的改善。
25、三相负载的星、三角接法。
26、三相电路功率的测量。
27、RC网络频率特性和选频特性的研究
。
28、二端口网络的研究。
29、单相铁芯变压器特性的测试
。
30、互感线圈电路的研究
。
31、单相电度表的校验。
32、负阻抗变换器实验。
33、回转器特性测试。
34、三相异步电动机的使用和起动。
35、三相异步电动机继电接触控制基本电路。
36、按钮、接触器复合联锁的控制电路。
37、三相异步电动机时间继电器控制Y－△起动控制实验。
……自由设计实验项目。
模拟电子电路部分
1、常用电子仪器的使用。
2、晶体二极管的特性与检测。
3、晶体三极管的输入、输出特性。
4、晶体管共射极单管放大器。
5、射极耦合触发器。
6、RC耦合两级放大器。
7、负反馈对放大器性能的影响。
8、场效应管放大器。
9、差动放大电路。
10、运算放大器指标测试。
11、集成运算放大器的基本应用（多种模拟运算电路）
12、RC正弦波振荡器------集成运算放大器非线性应用一
13、方波发生器------集成运算放大器非线性应用二
14、三角波和方波发生器----集成运算放大器非线性应用三
15、LC正弦波振荡器
16、变压器耦合推换功率放大器。
17、OTL功率放大器。
18、集成功率放大器。
19、电压---频率转换电路。
20、单相半波、全波、桥式整流电路。
21、串联型晶体管直流稳压电源（设计性实验）
22、集成直流稳压电源。
23、单结晶体管特性。
24、单结晶体管触发电路。
25、晶闸管间单测试。
26、晶闸管可控整流电路（综合性实验）
27、函数信号发生器的组装与调试（综合性实验）
28、万用表的设计与调试（综合性实验）
29、电子门铃电路------趣味性应用实验一
30、电子报警电路------趣味性应用实验二
31、光控简易灯自动开关电路------趣味性应用实验三
32、电子催眠器------趣味性应用实验四
33、温控电路------趣味性应用实验五
………………自由设计。
数字部分
1、TTL集成逻辑门的参数测试。
2、CMOS集成逻辑门的参数测试。
3、TTL集电极开路门与三态输出的应用。
4、与门、或门、异或门逻辑电路测试。
5、半加器、全加器电路实验。
6、RS、D、JK触发器及JK与D触发器的转换电路。
7、计算器。
8、MSI移位寄存器及其应用。
9、译码器及变换方式。
10、数据选择器及逻辑设计。
11、用集成与非门构成单稳态触发器和RC环形多谐振荡器。
12、利用门电路构成编码器、分配器、选择器。
13、组合电路的设计之一
14、组合电路设计之二------显示电路。
15、同步时序电路的设计
16、计算机时序电路的设计
17、集成定时器测试及应用
18、D/A、A/D转换器。
19、电子秒表------大型综合实验。
20、二极管与门、或门电路
21、三极管"非门"电路
22、三极管"与非门"电路
23、三极管"或非门"电路
24、异步十进制加法计数器
25、异步十进制减法计数器
26、智力竞赛抢答装置------大型综合实验二
…………自由设计实验
电力拖动实验部分
l·闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过载保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压
起动线路
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
|
